日本世博(Pan World)磁力驱动化工泵

  日本世博PAN WORLD CO.,LTD.是日本三大泵浦生产商之一,所生产的PX、PS、PW、PH系列磁力驱动化工泵行销世界各国,广泛适用于线路板制造、PCB、化工、电镀、制药、环保、彩扩、造纸、水质处理等行业。
  PAN WORLD PUMP磁力驱动泵具专利设计,适合各种强酸强碱环境,质量保证期一年,具运转宁静、绝对防漏的特点。广泛规格及广泛性接头方式和马达使用,具ISO9001/ISO9002/UL/VDE/T mark/CNS/CE-EU等认证。

PX系列(PP玻璃钢纤维加强型)

适用于原始设备制造商的小型磁力驱动泵

·原始设备制造商和一般应用。

·15种模式流动速率最高到80公分/分钟。

·提高陶瓷轴瓦和轴承作为标准耐磨部件以押金使用寿命。

·适用于软管、螺纹或套件的标准接头。

PX-N系列(普通型)
适用于半导体的小型磁力驱动泵

·用聚乙烯自然连接底端和陶瓷成硅材料的轴瓦和轴承,这些泵能够应用于半体场合。

·15种模式,流速最高达80公升/分钟。

·能适用于软管、螺纹或套件的标准接头。

PX-F系列(ETEE碳纤维加强型)

适用于有危害化学品输送的小型磁力驱动泵

· ETEE浇灌端材质,适用于高危害化学品的输送。

·9种模式,流速最高达80公升/分钟。

·能适用于软管、螺纹或套件的标准接头。

PX-D 系列(玻璃钢填充聚丙烯型): PX-D-N系列(天然聚偏氟乙烯材质);PX-D-F系列(碳纤维填充ETEE型)
微机控制,直流无电刷马达,固体流速和变流速磁力驱动泵。·安装有直流无电刷马达,印刷电路板和变流速成控制器的磁力驱动泵。 ·材质有PP、PVDF或ETEE满足不同需要。 ·能够容纳外部4-20毫安电流变化来保持固定流量和扬程,以适用于不同的酸碱值。 ·马达效率是交流型马达的两倍。 ·节省空间。

型号 连接方式 特性 功率
软管(mm) 螺纹(”) 套(A) 最大扬程(M)--最大流量(L/min) 具体扬程(M)--流量(L/min) 输出/输入
内×外出口 内×外出口 内×外出口 (50HZ/60HZ) (50HZ /60HZ) (W)
NH-1PX-N 14x14 G1/2×1/2 —— 0.9-7.0/1.2-8.0 0.7-2.6/0.8-4.5 2.5-17/18
NH-1PX-Z-N 14x14 G1/2×1/2 —— 2.0-5.5/2.8-7.0 1.5-3.0/1.5-4.3 5-20/21
NH-3PX-N 14x14 G1/2×1/2 —— 1.4-10.0/2.0-11.5 1.0-4.8/1.0-7.5 5-19/20
NH-5PX-N 14x14 G1/2×1/2 —— 0.9-7.0/1.2-8.0 0.7-2.6/0.8-4.5 2.5-17/18
NH-5PX-Z-N 14x14 G1/2×1/2 —— 2.0-5.5/2.8-7.0 1.5-3.0/1.5-4.3 5-20/21
NH-10PX-N 14x14 G1/2×1/2 16x16 1.4-10.0/2.0-11.5 1.0-4.8/1.0-7.5 5-19/20
NH-30PX-N 14x14 G3/4×3/4 16x16 2.1-15.0/3.1-18.0 1.5-7.0/1.5-13.0 10-29/30
NH-40PX-N 18x18 G3/4×3/4 16x16 2.6-25.0/4.1-30.0 2.0-14.0/2.0-22.0 20-40/45
NH-50PX-Z-N 18x18 G3/4×3/4 16x16 4.8-9.5/6.7-11.0 4.0-3.5/4.0-8.0 20-55/55
NH-50PX-N 20x20 G3/4×3/4 20x20 3.5-30.0/5.0-37.0 2.5-15.0/2.5-24.0 45-65/90
NH-50PX-X-N 26x26 G1×1 16x16 28-55.0/4.0-52.0 2.0-30.0/2.0-40.0 45-65/80
NH-100PX-Z-N 18x18 G3/4×3/4 16x16 8.0-14.0/11.0-18.0 5.0-9.0/6.0-13.0 45-80/95
NH-100PX-N 20x20 G3/4×3/4 16x16 4.2-43.0/6.3-50.0 4.0-20.0/4.0-31.0 65-90/120
NH-100PX-X-N 26x26 G1×1 20x20 3.0-70.0/4.0-8.0 2.0-45.0/2.0-60.0 00 65-120/165
NH-100PX-ZZ-N 20x20 G3/4×3/4 20x20 11.5-22.0/13.5-24.0 9.5-10.0/6.0-2.0 65-140/200
注意: NPT螺纹也可用 NPT:常温常压。公称转速2,500/3,000(转/分)
型号 连接方式 最大性能
材质 软管(mm) 螺纹(”) 套(A) 最大扬程(M)--最大流量(L/min)
Polypropylene/Pvdf/ETFE 内×外出口 内×外出口 内×外出口 2,000r.p.m 2,500r.p.m 3,000r.p.m 3,500r.p.m 4,000r.p.m
NH-5PX-D, NH-5PX-D-N 14×14 G1/2×1/2 ---- ---- 0.9 - 8.5 1.2 - 11.5 1.9 - 13.5 2.8 - 15.0
NH-10PX-D, NH-10PX-D-N 14×14 G1/2×1/2 ---- ---- 1.2 - 10.0 1.6 - 12.0 2.5 - 13.0 -----
NH-5PX-Z-D, NH-5PX-Z-D-N 14×14 G1/2×1/2 ---- ---- 1.5 - 8.0 22 - 10.0 2.8 - 12.0 ----
NH-30PX-D/NH-30PX-D-N NH-30PX-D-F 14×14 G3/4×3/4 16×16 1.2-14.5 1.6 - 16.0 2.6 - 17.0 3.6 - 22.0 ----
NH-40PX-D/NH-40PX-D-N NH-40PX-D-F 18×18 G3/4×3/4 16×16 1.7-18.0 2.3 - 22.0 3.1 - 26.0 3.9 - 30.0 ----
NH-50PX-Z-D/50PX-Z-D-N 50PX-Z-D-F 18×18 G3/4×3/4 16×16 2.6-12.0 4.2 - 13.0 5.0 - 13.5 ---- -----

PS 系列(PPG)
磁力驱动泵的一般用途
·原始设备制造商及其一般应用。
·11种形式变流速最高达110公升/分钟。
·适合于软管、螺纹和法兰联接。
·聚丙烯浇灌材质、降低成本。

PS-F 系列( ETFE 聚四氟乙烯)
输送危险化学品的磁力驱动器
·适合于危险化品的聚乙烯浇灌体材质。
·11种型式,流速最大达到120公升/分钟。
·适合于软管、螺纹和法兰联接。

型号 连接方式 特性 功率
软管(mm) 螺纹(”) 套(A) 法兰(A) 最大扬程(M)/最大流量(L/min) 具体扬程(M)/流量(L/min) 输出/输入(w)
内×外出口 内×外出口 内×外出口 内×外出口 (50HZ/60HZ) (50HZ /60HZ)
NH-125PS(N)/NH-125PS-F 26 ×26 NPT1×1,G1/1 20×20 ---- 3.3-75 / 4.7-85 2-47 / 2-65 65-90/130
NH-150PS/NH-150PS-F 26 ×26 NPT1×1,G1/1 20×20 25×25 5.6-60 / 8.2-70 4-30 / 4-45 90-130/170
NH-150PS-3/NH-150PS-F-3 26 ×26 NPT1×1,G1/1 20×20 25×25 5.6-60 / 8.2-70 4-30 / 4-45 90-130/170
NH-200PS-Z/NH-200PS-Z-F 26 ×26 NPT1×1,G1/1 20×20 25×25 12.5-35 / 16-37 9-20 / 8-30 150-290
NH-200PS/NH-200PS-F 26 ×26 NPT1×1,G1/1 20×20 25×25 10-90 / 12-110 6.5-50 / 7.5-70 150-290
NH-200PS-3/NH-200PS-F-3 26 ×26 NPT1×1,G1/1 20×20 25×25 10-90 / 12-110 6.5-50 / 7.5-70 150-290
NH-250PS/NH-250PS-F 26 ×26 NPT1×1,G1/1 20×20 25×25 12.5-120 / 14-120 9-65 / 9-80 250-390
NH-250PS-3/NH-250PS-F-3 26 ×26 NPT1×1,G1/1 20×20 25×25 12.5-120 / 14-120 9-65 / 9-80 250-390
NH-250PS-3E/NH-250PS-F-3E 26 ×26 NPT1×1,G1/1 20×20 25×25 12.5-120 / 14-120 9-65 / 9-80 JEM-0.2kW
NH-300PS/NH-300PS-F 26 ×20 NPT1×3/4,G1×3/4 20×16 ---- 20-50 / 25-50 16-50 / 21-50 330-460
NH-300PS-3/NH-300PS-F-3 26 ×20 NPT1×3/4,G1×3/4 20×16 ---- 20-50 / 25-50 16-50 / 21-50 330-460
公称转速2,700/3, 200(转/分)

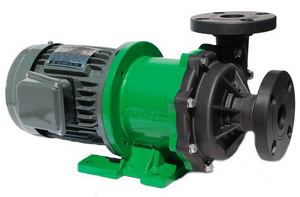

PW 系列(PPG)
磁力驱动泵的一般用途
·聚丙烯浇灌材质。
·9种型式,流速最高达1400公升/分钟,扬程37米。
·能够输送很多各种类的化学品,最高温度可达70℃。
·适合于国际电工标准马达,0.37到11Kw功率。
·适合于法兰连接。

型号 法兰连接 限定范围下泵的特性 适用马达输出(KW) 重量 (KG)
出口(mm) 入口(mm) 比重 50Hz 60Hz
1.1 8.3 - 165 6.7 - 160 IEC 0.37 21
NH-400PW 40 40 1.3 7.0 - 155 7.8 - 140
1.5 6.1 - 130 5.9 - 130
1.1 12.0 - 240 11.5 - 250 IEC 0.75 30
NH-401PW 40 40 1.3 9.8 - 185 9.2 - 200
1.5 9.1 - 165 7.5 - 200
1.1 14.0 - 320 14.0 - 300 IEC 1.5 45
NH-402PW 40 50 1.3 14.0 - 280 13.9 - 265
1.5 12.0 - 280 14.5 - 220
1.1 20.0 - 310 19.0 - 280 IEC 2.2 53
NH-403PW 40 50 1.3 16.0 - 340 17.0 - 280
1.5 15.5 - 340 14.7 - 340
1.1 23.0 - 390 24.0 - 420 IEC 3.7 64
NH-405PW 40 50 1.3 21.1 - 400 24.0 - 390
1.5 19.0 - 390 20.0 - 390
1.1 15.0 - 700 15.5 - 600 IEC 3.7 110
NH-655PW 65 80 1.3 12.0 - 650 --
1.5 10.2 - 570 --
1.1 17.5 - 800 18.0 - 750 IEC 5.5 120
NH-657PW 65 80 1.3 17.6 - 630 16.5 - 630
1.5 15.3 - 620 13.3 - 760
1.1 23.4 - 780 23.4 - 800 IEC 7.5 130
NH-6510PW 65 80 1.3 22.7 - 640 19.6 - 770
1.5 17.5 - 800 18.1 - 670
1.1 25.5 - 1040 29.5 - 1030 IEC 11.0 140
NH-6515PW 65 80 1.3 25.5 - 1040 31.5 - 650
1.5 25.2 - 880 24.6 - 850
