安全阀

   安全阀又叫泄压阀,当计量泵吐出侧管路发生阻塞时,药液可经由安全阀回流至原药桶,不致使计量泵吐出侧压力持续上升,破坏计量泵及管路,一般安全阀设定压力通常小于计量泵之最大工作压力或系统能承受压力约1KGF/CM2左右。
第一节. 概 述
  此系列安全阀是隔膜阀,仅当流体压力大于其设定压力时打开,这确保了在计量泵吸入行程时不会有流体由于惯性或虹吸作用流入排出管路。该阀在泵运行时还可以作为防虹吸阀。
  安全阀上有两个侧孔,没有底孔,在阀门底部有一个箭头指示流向。
  此系列安全阀通过抵消吸入惯性和防止工艺压力低于吸入压力时的系统虹吸,在计量泵排出端保持一压力以确保精确计量。在泵的排出行程,压力作用于隔膜,将其抬离阀座,而使得输送的液体通过。当泵的排出流量减小到0时(吸入行程),弹簧使隔膜复位,将泵出口和阀门之间的低压液体分开,这就保证了泵出口止回阀上有恒定的正压。

第二节. 安 装
  通常,如果管路中自然压力低于泵出口最小允许压力,在泵的出口管路上应安装安全阀,压力通常为50psi。安全阀应当安装在泵的排出管路,并且应靠近泵。但对一些系统,当排放管口径较小而管路较低时,可能需要将安全阀安装在投药点附近。安全阀的出厂设定压力为50psi(除非另有声明)。如果需要现场调节,请参照第三节中“安全阀压力设定”。
  在泵排出口和安全阀之间设置脉动阻尼器或调压室有助于提高安全阀的性能。脉动阻尼器将吸收泵的峰值流量,允许阀门在平均开度下运行。这样安全阀不会在泵排出行程时开大,而在该行程的终了时关闭,隔膜可以保持在平均位置,而不必大开或紧闭。脉动阻尼器不仅可以大减小阀门运动部件的磨损,还可以减小输送液体的脉动,改善流体流量特性。

第三节. 操 作
准备工作
  在启动装有安全阀的系统前,应先确认阀门已设定在合适的压力。阀门压力在出厂时已经预先设定好,如果需要自行设定压力,请参考下面的“调节设定压力”章节。
确认阀门接管正确,并且阀门设定压力正确。
安全阀压力设定
  应当在阀门已装好,泵运行时进行阀门的压力设定,在泵和安全阀之间安装一个压力表,从最小压力开始调节阀的调节螺钉直到压力表到达所希望的压力值。顺时针转动螺钉可使设定压力增大,逆时针则减小,每转一整圈约使压力改变8psi。

警告:
  拆卸前确认系统不带压,已用清水将化学管路洗净。
  先拧松调节螺钉(使用特殊调节螺钉工具),从上阀体上卸下压力弹簧。拆下四个螺母,卸下上阀体,此时即可检查和更换内部零件。安装完成后装上阀体,重新拧紧四个螺母,调节螺钉的位置使之与组装前位置大致相同。如果需要精确的设定压力。见第三节“安全阀压力设定”。
  为了保持安全阀良好的工作状态,每半年进行一次如下的工作:
1. 更换隔膜。
2. 检查压力弹簧,支撑盘,阀底座是否有明显的锈迹、磨损、点蚀或腐蚀。应更换任何损坏的部件。

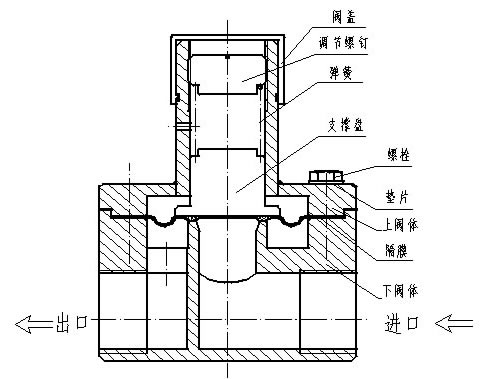

第四节. 结构图

不锈钢安全阀PVDF材质米顿罗安全阀米顿罗不锈钢安全阀

二、常用型号

  VS1TP,VS2TP,VS3TP,VS4TP,VS5TP,VS6TP,VS1TT,VS2TT,VS3TT,VS4TT,VS5TT,VS6TT,VS1TS,VS2TS,VS3TS,VS4TS,VS5TS,VS6TS

“HAILAN”系列安全阀

规格型号
材质
直径(mm)
设定压力
(Mpa)
尺寸
连接方式
D(mm)
H(mm)
HLAF-P6/1.0
塑料
6
0.3-1.0
65
95
Rc1/8"
HLAF-P8/1.0
8
65
95
Rc1/4"
HLAF-P10/1.0
10
65
95
Rc3/8"
HLAF-P15/1.0
15
65
115
Rc1/2"
HLAF-P20/1.0
20
85
145
Rc3/4"
HLAF-P25/1.0
25
85
150
Rc1"
HLAF-P32/1.0
32
118
200
Rc1-1/4"
HLAF-P40/1.0
40
150
250
Rc1-1/2"
HLAF-P50/1.0
50
160
318
Rc2"
HLAF-P65/1.0
65
178
375
Rc2-1/2"
HLAF-P80/1.0
80
230
410
Rc3"
HLAF-P100/1.0
100
255
450
Rc4"
HLAF-S6/2.0
不锈钢
6
0.3-2.0
65
95
Rc1/8"
HLAF-S8/2.0
8
65
95
Rc1/4"
HLAF-S10/2.0
10
65
95
Rc3/8"
HLAF-S15/2.0
15
65
115
Rc1/2"
HLAF-S20/2.0
20
85
145
Rc3/4"
HLAF-S25/2.0
25
85
150
Rc1"
HLAF-S32/2.0
32
118
200
Rc1-1/4"
HLAF-S40/2.0
40
150
250
Rc1-1/2"
HLAF-S50/2.0
50
160
318
Rc2"
HLAF-S65/2.0
65
178
375
Rc2-1/2"
HLAF-S80/2.0
80
230
410
Rc3"
HLAF-S100/2.0
100
255
450
Rc4"
HLAF-S15/10
不锈钢
(高压)
15
2.5-10
68
157
Rc1/2"
HLAF-S20/10
20
89
200
Rc3/4"
HLAF-S25/10
25
89
205
Rc1"
HLAF-S32/10
32
124
260
Rc1-1/4"
HLAF-S40/10
40
155
315
Rc1-1/2"
HLAF-S50/10
50
165
385
Rc2"
安全阀
三、典型安装图
