FMR230、FMR231、FMR240、FMR244、FMR245

　　连续非接触测量，4～20mA两线制，适用于防爆场合。

应用

　　Micropilot M 被设计用于对液体、颗粒及浆料进行连续非接触的物位测量。测量不受介质变化、温度变化、惰性气体及蒸汽的影响。

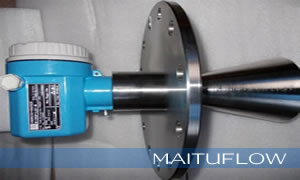

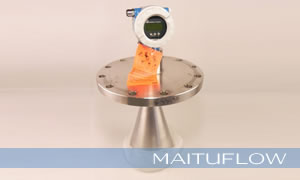

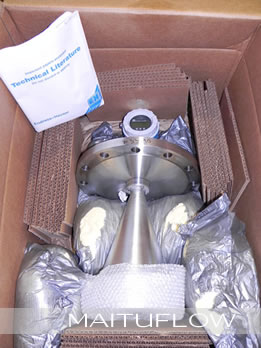

　　FMR230：喇叭天线，频率为6GHz，特别适用于缓冲罐和过程罐的测量。

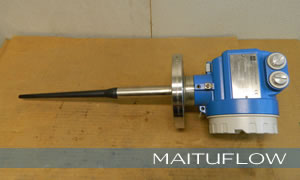

　　FMR231：杆式天线，频率为6GHz，适用于需要强的化学品适应性的场合。

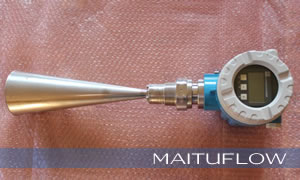

　　FMR240：具备小的喇叭天线(1½")，频率为26GHz,精度为±3mm，特别适用于小型容器。导波管可用于水平或竖直的罐中。

　　FMR244：喇叭天线，频率为26GHz，精度为±3mm，抗腐蚀性强。

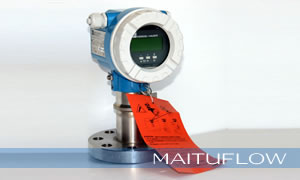

　　FMR245：频率为26GHz，精度为±3mm，抗腐蚀性强易于清理。

产品性能

　　·两线制技术,经济型
　　·非接触测量：不受介质特性的影响
　　·通过数文显示菜单轻松进行现场操作
　　·通过操作软件(ToF Tool)实现简便的组态、文件编制及诊断
　　·具备2个频率范围-约6GHz(FMR230/FMR231)及26GHz(FMR240/244/245)：无干扰，适用于任何应用场合
　　·HART或PROFIBUS-PA通信协议及基金会现场总线协议
　　·高温：适用于高达+200℃（392℉）的过程温度，当采用高温天线时可达+400℃（752℉）
　　·带有屏蔽管的杆式天线：可在狭窄的加接管及有冷凝和粘附的加接管内可靠测量

功能与系统设计

　　·测量原理：MicropilotM 是一种"俯视式"时间行程测量系统。用于测量从参考点(即过程连接点)到物料表面的间距。天线发出微波脉冲，在被测物料表面产生反射，并被雷达系统所接收。

　　·输入：天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。明确的信号识别由PulseMaster软件完成，该软件凝聚了多年的时间行程测量的经验。通过该软件的专利算法可达到毫米级精度。

　　·输出：Micropilot通过输入空罐高度E(=零点)、满罐高度F(=满量程)及一些应用参数来进行设定。应用参数将自动使仪表适应测量环境。对电流输出型仪表，数据点"E"和"F"分别对应于4mA 和20mA 输出，对数字输出型和显示模块，则分别对应于物位的0%和100%。可在现场或远程手工或半自动地通过输入表格进行线性化(最多32个点)，以便对球罐、卧式柱型罐及锥底罐中的物位进行测量

资料下载：Micropilot M FMR230_231_240_244_245
